應用實例

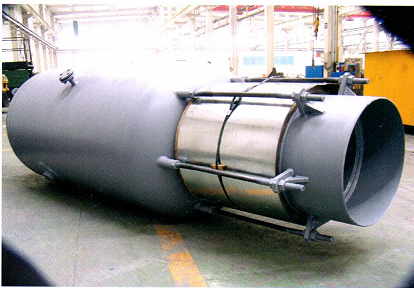

電力行業
我公司多年來大量消化國外資料、不斷科研、工程實踐的基礎上積累了豐富的經驗，針對電力行業各個系統不同的工況條件和管道布局，研制了各種不同類的專用金屬波紋補償器及非金屬補償器。這些產品的應用，能有效地解決設備和管道系統的諸如位移補償、減振降噪、基礎沉降、安裝偏差等問題，特別是解決了超高溫環境（≥1000℃）下的熱補償問題，為電力行業設備及配管的正常運行提供保障。
本公司產品能適用于電力工程設備管道系統的不同使用要求。例如：小拉桿三向波紋補償器三維膨脹位移，全封閉型的產品結構徹底解決了煤粉泄漏、空間污染問題，優化的結構設計使該產品具有抗沖刷磨損、防積灰自然、減振降噪等特點。
針對火電廠直接空冷機組對補償器極高的技術要求，用于該系統的補償器要求進行有限元分析計算。
應用部位
汽水管道系統：主汽機中、低壓缸連通管道和中間抽汽管道、小汽機進口管道、火電廠直接空冷機組汽機排氣管道、二次循環水管道等部位。
煤粉系統：制粉和鍋爐煤粉管道系統。
煙風管道系統：煙道和風道。
熱電廠其他系統：對于干灰輸送管道，熱電廠內、外動力管網位移補償，泵、風機進出口減振，我公司都有專用產品提供。
水電站：采用水電站壓力管道用波紋管伸縮節和不銹鋼波紋止水片。
輸變電系統：我公司為輸變電系統的高壓封閉母線研制了絕緣管內充SF6氣體的專用波紋補償器、減振型波紋補償器和純鋁波紋管制造的特種補償器，產品除經氣壓等例行試驗外，還經鹵素檢漏儀的嚴格檢查。

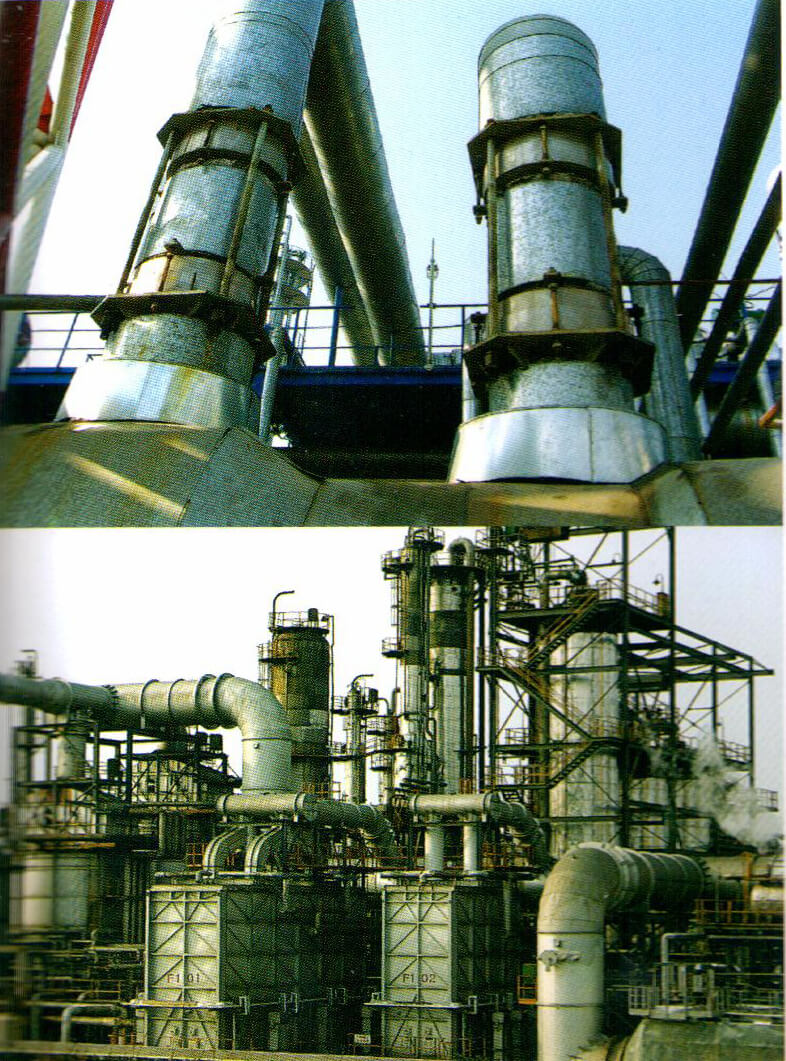

化工行業
針對化工行業各個系統的不同的操作條件和管道布局，如溫度、介質的腐蝕性、粉塵濃度、安裝位置及設備位移和振動等問題。我公司多年來在大量消化國內外資料、不斷科研、工程實踐的基礎上積累了豐富的經驗，開發了多種錫類補償器，金屬類和非金屬類等十多種型式系列產品。這些波紋補償器的正確應用，可有效地解決化工行業各系統的熱位移補償、設備位移補償、減振降噪、安裝偏差補償?shù)葐栴}，為化工行業各系統生產的正常運行提供保障。為解決化工行業用補償器的多種復雜介質的問題，我公司可根據腐蝕工況環境要求選用國外進出口INCOLOY825、INCONEL625、鈦合金、SMO254或國產FN-2、B315材質、蒙乃爾合金、內襯聚四氟乙烯等材料制作波紋補償器。
自2013年起，我公司生產的波紋補償器和非金屬補償器先后應用于幾百家化工企業的氨肥工程、制酸工程、氨堿工程、磷酸工程、有機原料、合成橡膠、合成纖維、合成樹脂、合成塑料、農藥等工程的各種燃料燒爐系統、工業爐系統、主風機系統、鍋爐系統能量回收和凈化系統、動力站系統、消防系統、熱交換系統、預熱器系統，環保設備等各個系統的工藝管道、動力管道和設備進出口的減振及位移補償。產品主要技術指標如產品壽命相當或優于國外同類產品，產品的性能、質量一直深受化工行業廣大用戶的好評。
應用部位
硫酸裝置
1、冶金煙氣制硫酸：收塵及煙氣管道、余熱鍋爐單元、轉化單元、吸收單元；
2、硫鐵礦制硫酸：焙燒單元、凈化與干燥單元、轉化單元、吸收單元；
3、硫磺制硫酸：焚燒單元、余熱鍋爐單元、轉化單元、吸收單元。
磷酸裝置
氮肥、磷肥、鉀肥、復合肥裝置；
合成橡膠、合成纖維、合成樹脂、合成塑料、農藥等裝置

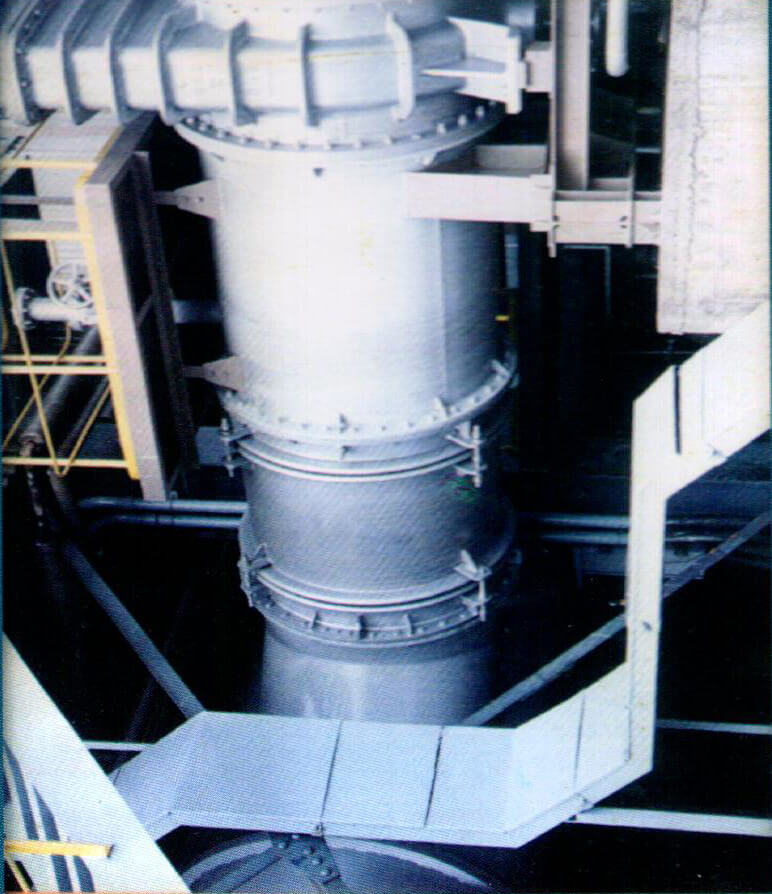

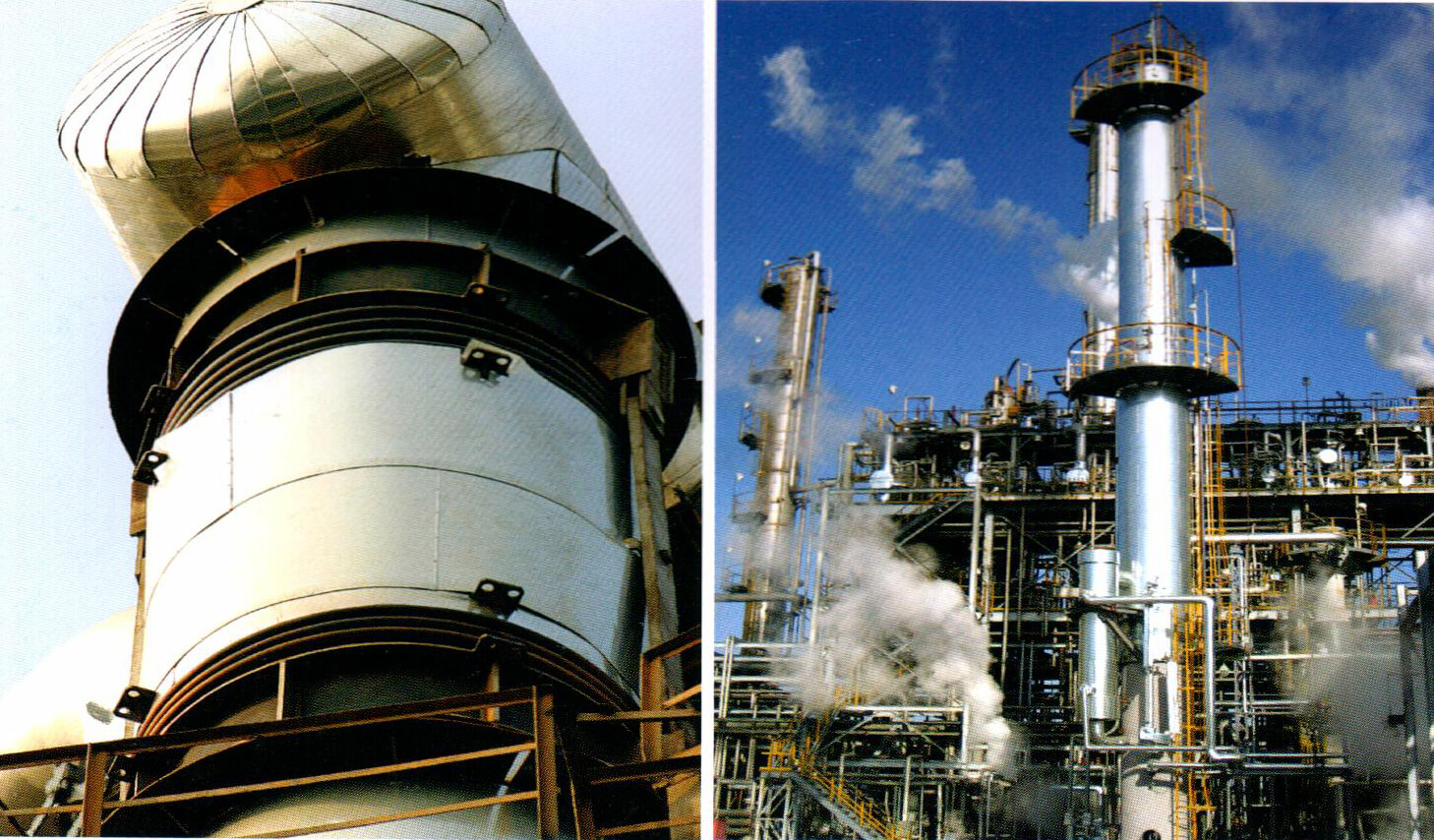

石化行業
我公司開發研制的金屬波紋補償器、非金屬補償器在石化行業的應用已經有幾十年的歷史，用戶遍布全國各地。具備為各大、中型石化工程建設項目提供配套、備品配件及代替進口的金屬補償器、非金屬補償器的能力。
針對石化行業各個系統不同的工作條件和管道布局，如溫度、介質的腐蝕性（特別是各種特殊環境下多種腐蝕復合情況）、粉塵濃度、安裝位置及設備位移和振動等問題，我公司多年來在大量消化國內外資料、不斷科研、工程實踐的基礎積累了豐富的經驗，開發了十多種型式的補償器。這些補償器的正確應用，可以成功地解決：罐區地基沉降、罐區間熱位移差、棧橋地基過渡和水紋“漂移”、罐區消防系統、吹掃系統、催化裂化裝置、PTA裝置等相關進出口管線的位置、熱位移補償以及泵、閥、風機出口的減震降噪等問題 。
本公司產品的主要技術指標如耐腐蝕性能、疲勞壽命、剛度、強度、穩定性等指標均相當或優于國外同類產品，產品的性能、質量一直深受石化行業廣大用戶的好評。
為了解決石化系統波紋補償器的應力腐蝕問題和多種復合腐蝕問題，我公司從結構設計、波紋管選材、熱處理、加工控制等多方面予以了綜合考慮。目前本公司可根據腐蝕工況環境要求選用國外進口鈦材、INCOLOY800、INCOLOY825、INCONEL625、INCONEL625LCF、MONEL400或國產FN-2、B315材質、SMO254、聚四氟乙烯等材料制作波紋補償器。
應用部位
油品儲運：罐區、碼頭、棧橋等的油品、氣（汽）水管路。
煉油裝置：常減壓裝置、催化裂化裝置（反再單元、能量回收單元、脫硫單元、吸收穩定單元、火炬放空單元、蒸汽系統）、加氫精致裝置（能量回收管線和火炬放空管線）等系統的設備和管路中各種需要進行位置位移、位移補償、減振降噪的部位。
乙烯、聚乙烯、聚丙烯、苯乙烯裝置：設備和管路中各種需要進行位置補償、位移補償、減振降噪的部位。
PTA裝置：設備和管路中各種需要進行位置補償、位移補償、減振降噪的部位，特別是為醋酸管路上研制的鈦材波紋管補償器，已經達到國際先進水平。
硫磺回收裝置：設備和管路中各種需要進行位置補償、位移補償、減振降噪的部位。
鋼鐵、冶金行業
我公司多年來在大量消化國外資料、不斷科研、工程實踐的基礎上積累了豐富的經驗，針對鋼鐵、冶金行業各個系統不同的工作條件和管道布局，如溫度、壓力、粉塵濃度、介質的腐蝕性、安裝位置及設備位移和振動等問題，開發了各種不同類型的多種系列補償器:金屬類和非金屬類以及具有特殊功能的專用波紋補償器等幾十種型式系列產品，這些波紋補償器的正確應用，能有效地解決鋼鐵、冶金行業中各系統的熱位移補償，設備位移補償，減振降噪，安裝偏差補償?shù)葐栴}，特別是解決了超高溫環境(≥1000℃ )下的熱補償問題，為鋼鐵、冶金行業中各系統生產的正常運行提供了保障。
本公司產品能夠全面適用于鋼鐵、冶金管道系統的各種使用要求，其主要技術指標如壽命、剛度、強度、耐腐蝕性能等均相當或優于國外同類產品，性能和質量一直深受鋼鐵、冶金行業戶大用戶的好評。
應用部位
燒結系統：風箱支管、煙氣總管、除塵器進出口、抽風機進出口、風機與除塵器之間的管道等部位。
冷風系統：風機出口、冷風主管、冷風支管等部位。
熱風爐系統：拱頂聯絡管、熱風支管、熱風總管、混風管、煙風道等部位。
高爐系統：熱風送風支管、高爐冷卻壁水管、高爐荒媒氣管更部位。
高爐煤氣系統：高爐煤氣管等部位。
熱軋、冷軋系統：各種動力官網。
有色冶煉行業：主要用于硫酸轉化工段及其它管線。特別是內襯聚四氟乙烯的補償器在此行業有廣泛的應用前景。
鋼鐵冶金行業的動力、熱力系統：各種需要進行位置補償、位移補償、減振降噪的部位。
其它系統：各種需要進行位置補償、位移補償、減振降噪的部位。

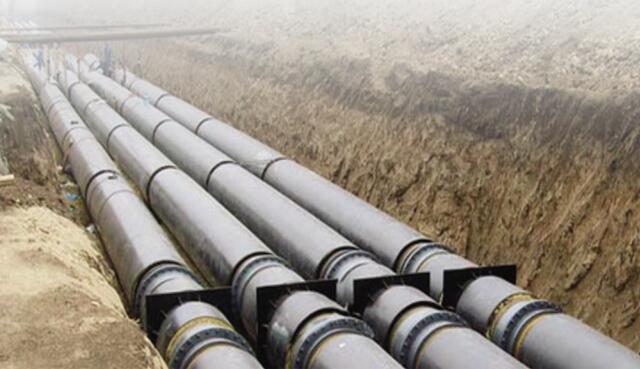

集中供熱管道
隨著我國經濟建設的發展和人們環境意識的普遍提高，集中供熱的發展非常迅速，使得我公司生產的波紋補償器在供熱管網工程中的應用也變得越來越廣泛；同時，也對波紋補償器的設計、制造提出了越來越高的要求。
我公司生產的波紋補償器早在十幾年前就應用與供熱管網，在國內許多大型的供熱管網工程總都得到廣泛的應用，并逐步積累了豐富的設計、選型及應用，完全具備為大型供熱管網工程及建筑工程提供配套波紋補償器的設計選型和制造能力，根據客戶的要求量身定制。
選用補償器的類型可根據集中供熱管道的敷設方式而定。
波紋管材質
1、300系列中304、304L、321、316、316L
2、鎳基合金：INCONEL系列
3、合金鋼：0Cr25Ni20Mo5
4、針對CI對300系列不銹鋼的影響，我公司可對其進行固溶處理，提高其耐腐性能。也可采用內外噴SEBF涂層來解決內外介質對波紋管的腐蝕問題
5、針對海水腐蝕，我公司采用SMO254材料

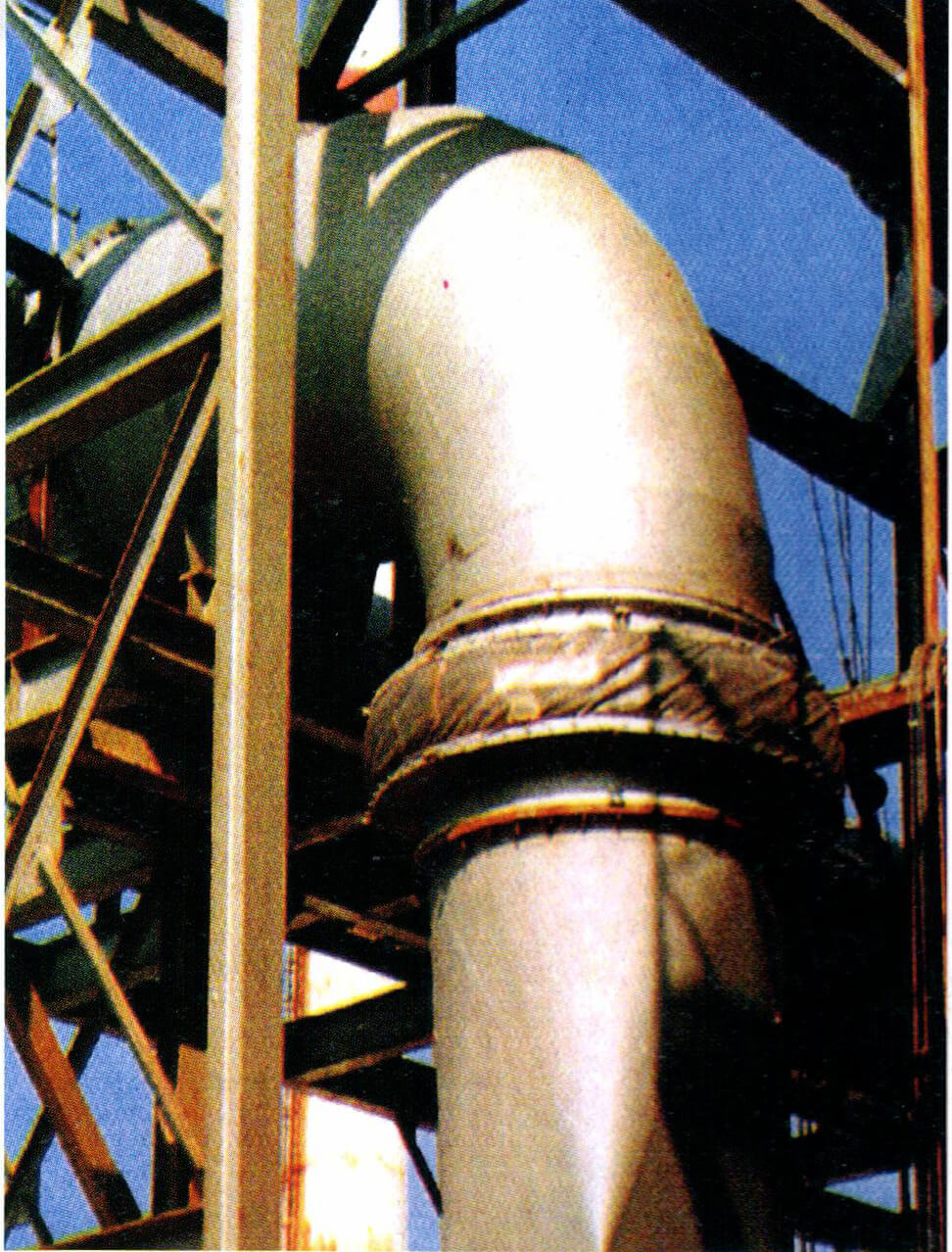

水泥行業
我公司開發研制水泥行業用金屬補償器、非金屬補償器達到同行業先進水平，用戶遍布全國各地。具備為水泥行業的大中型工程建設項目，提供成套波紋補償器、非金屬補償器及為引進項目提供國產化備品配件的能力。
我公司多年來在大量消化國外資料、不斷科研、工程實踐的基礎上積累了豐富的經驗，針對水泥行業各個系統不同的工作條件和管道布局，如溫度、粉塵濃度、安裝位置及設備位移和振動等問題，開發了金屬、非金屬各種系列補償器以及具備特殊功能的專用補償器等幾十種型式等問題，為水泥行業中各系統生產的正常運行提供了保障。
我公司生產的補償器在水泥生產裝置中用于輸送空氣、煙氣、媒粉、水泥熟料、水、蒸汽的各類管道系統，產品主要技術指標如產品壽命相當或優于國外同類產品，性能、質量一直深受水泥行業廣大用戶的好評。
應用部位
一、生料制備系統：原料粉磨及廢棄處理，進磨、出磨、循環風、排風管等。
二、燒成系統：燒成窯尾：三次風管、排風管、下料管等；
燒成窯中及窯頭：冷卻機、電收塵、排風機等；熟料輸送。
三、煤粉制備：原媒儲存及輸送；
煤粉制備及計量輸送、媒磨風管等。
四、水泥粉磨及包裝系統：磨機、袋收塵、排風機等。
五、其他系統：給排水、采暖管道。

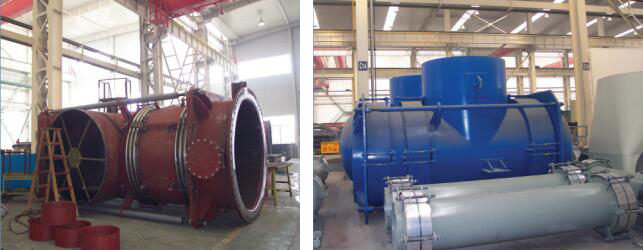

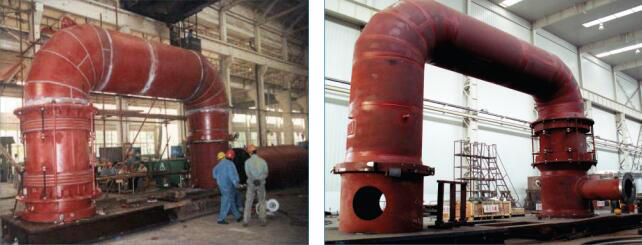

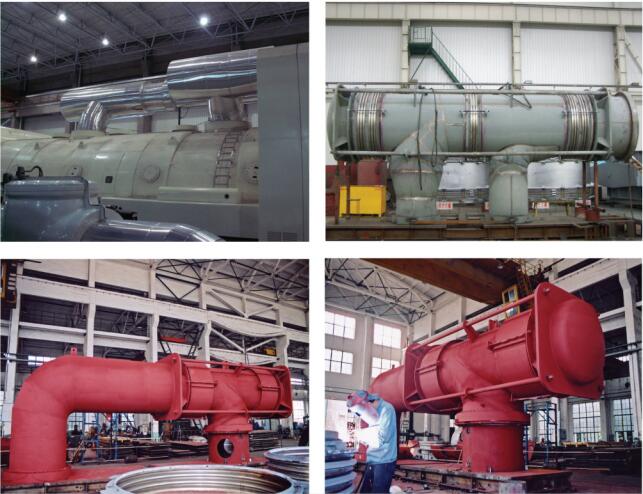

汽機系統配套
BFPT(小汽機)不僅提供單一小汽機排汽管補償器。而且提供小汽機與冷凝器之間的整個管道，運用補償器專有程序Caesar II, Ansys或FE/Pipe軟件提供整個管系的方案、分析和設計。
海泰客為國內主要300MW, 600MW和900MW機組提供小汽機抖娥管補償器，與國內各大電力公司、設計院和汽輪機廠以及國際承包商MIHI, SIEMENS, ABB,GEA等合作，獲得豐富的國內和國際經驗。

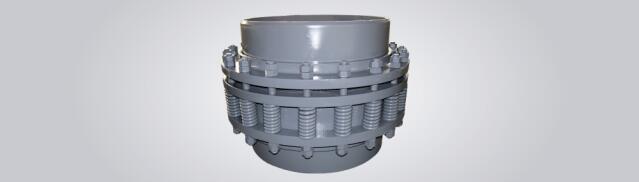

套筒補償器
套筒式補償器是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器，主要有套筒(芯管)、外殼、密封材料等組成。用于補償管道的軸向伸縮及任意角度的軸向轉動，具有體積小補償量大的特點。廣泛用干城鎮供暖、冶金、礦山、發電、石油化工、建筑等行業的輸送管道中。
套筒式補償器的內套筒與管道直接連接，采用高性能自壓式動密封的原理與結構，它可以隨粉管道的伸縮在外殼內進行自由滑動，能適應任何管道的密封要求。外殼與內套筒之間采用新型合成材料密封，能耐高溫、防腐蝕抗老化、適用溫度-40℃至450℃，特殊情況下可達550℃,既能保證軸向滑動，又能保證管內介質不泄漏。
套筒式補償器設計了防拉斷裝置，可保證在其伸縮到極限位益時不被拉開，從而使整個管網運行的安全性大大提高。
套筒式補償器在安裝使用時可合理消除管道線性補償和角度補償過程中產生的應力。
套筒式補償器能直接埋于地下，安裝時不需要設置檢查井，且20年免維護，連接方式有焊接和法蘭連接兩種。
我公司是生產套筒式補償器、球形補償器、旋轉式補償器及其它非標套筒式補償器的專業廠家。企業擁有先進的密封技術和成熟的生產工藝。產品設計、生產、驗收參照了CJ/T3016.2《城市供熱牛隙器焊制套筒補償器》、HGJ533《自緊填函式管道伸縮節》等標準。并輔以計算機輔助設計,使其結構更趨合理、嚴謹。同時公司秉承“誠信經營、以質取勝”的理念.產品一直深受用戶的信賴。

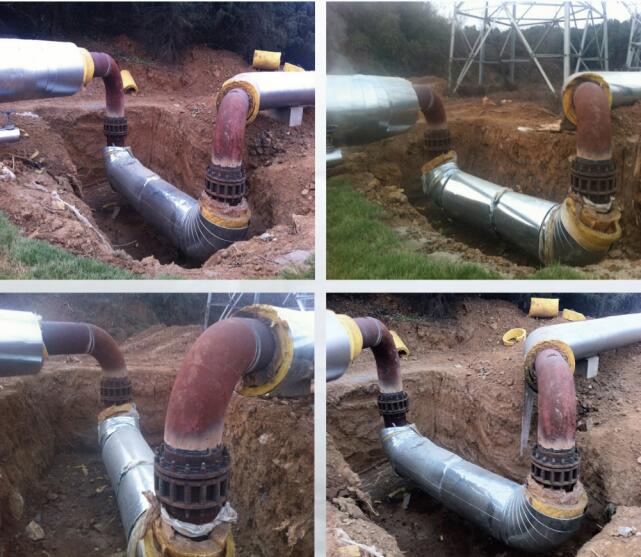

旋轉補償器
我公司生產的無推力免維護旋轉式補償器是熱力管道熱膨脹補償方面的一種新型補償器。其構造主要有整體密封座、密封壓蓋、定心滾珠軸承及平面滾子軸承、密封材料、單或雙旋轉筒體及接管等構件組成，它是老式“旋轉補償器”升級換代產品。
該產品采用組合式可注密封演料結構和轉動表面硬化處理工藝，并在轉動表面和內側面增設了定心滾珠軸承及平面滾子軸承裝置，使得該產品具有補償量大、性能穩定、密封可靠、使用壽命長、轉動力矩小、維護方便等伏點。同時補償器不產生內壓推力(或盲板力)，因而對補償器兩端的固定支架作用力很小。值得提及的是:由于采用獨特的自動密封技術，使得該產品可在不停氣減溫降壓的膺況下，便可對補償器進行維護保養工作。徹底地解決了老式旋轉補密封不可靠這一缺點，因此深得用戶的青睞。
1.產品安全性能高:產品設計合理，運行中可經受水擊的破壞力;產品耐溫耐壓，能滿足工程要求，能承受管線的溫度，壓力突然
2.產品壽命長:產品壽命可達2O年，比波紋補償器壽命延長雙倍以上。
3.結構合理:本公司生產的各類旋轉補償器采用直通式延伸管，使流經補償器的介質不產生旋渦，從而沒有流速和壓力形到氏的現象，由于使用了直管式結構，使管道中的介質流向不受補償器的約束，其內應壓推力在產品結構中已經消除，使原有材料應力學演變?yōu)闄C(jī)械動力學。
4.補償量大:旋轉補償器在管線使用中。最典型的安裝方法有兩種組合(Π型和Ω型)，可根據現場地形而定，對低溫、熱水管和其它介質的輸送管道可實行長距離使用。
5.免維護，密封性能優越:旋轉系列補償器采用機械密封，其運行方式不同于傳纖補償器，旋轉補償器工作原理是內外筒相對旋轉，且旋轉角度小。對密封材料產生磨損時。當填料發生微量磨損時，依靠壓緊彈勢的張力自動補償。而且無運行次數限制，不產生泄漏，密封效果優越。
6.安裝方式及型式多樣化:旋轉補償器在架空管線上適合各種走向(彎曲、直行、直角）。
7.安裝、施工方便:旋轉補償器安裝無需冷拉。預緊等復雜工藝，對焊就行。
