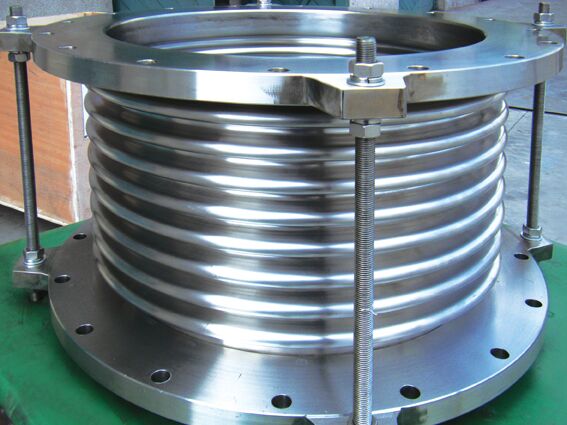

CY船用型金屬膨脹節
詳細說明：

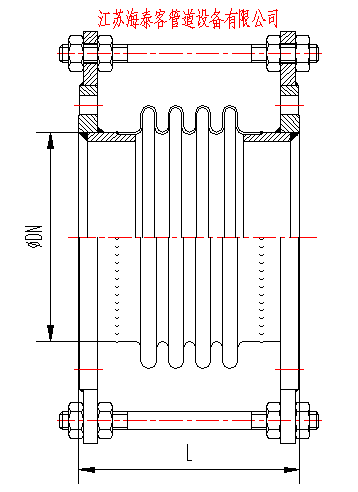

一、結構簡圖
二、產品結構特點
主要用于內燃機排氣管路，作為管路熱脹冷縮的補償裝置。在系統中能承受管路熱脹應力和脈動沖引起的振動，其它管路亦可參照使用。
公稱壓力 Pg=0.05MPa；0.1MNPa
公稱通徑 Dg=65-1500mm
使用溫度 t≤550℃
1、用于國內船舶的波形膨脹節的法蘭（GB613-81），連接尺寸Dg≤500mm,符合GB573-65, Dg＞500mm符合G82506-81。
2、用于出口船舶的波形膨脹節的法蘭（GBM33-81），連接尺寸Dg≤500mm,符合ISO2084-1974。
3、用于出口船舶的波形膨脹節的法蘭（GBM1033-81)，連接尺寸Dg≤500mm,符合JISB2211-1977,Dg＞500mm符合JISF7805F-1976。
4、國家標準不銹鋼波形膨脹節，GB12522-90法蘭連接尺寸符合IS02084-74公稱壓力0.05MPa和0.1MPa二檔，補償量優于上述三項標準

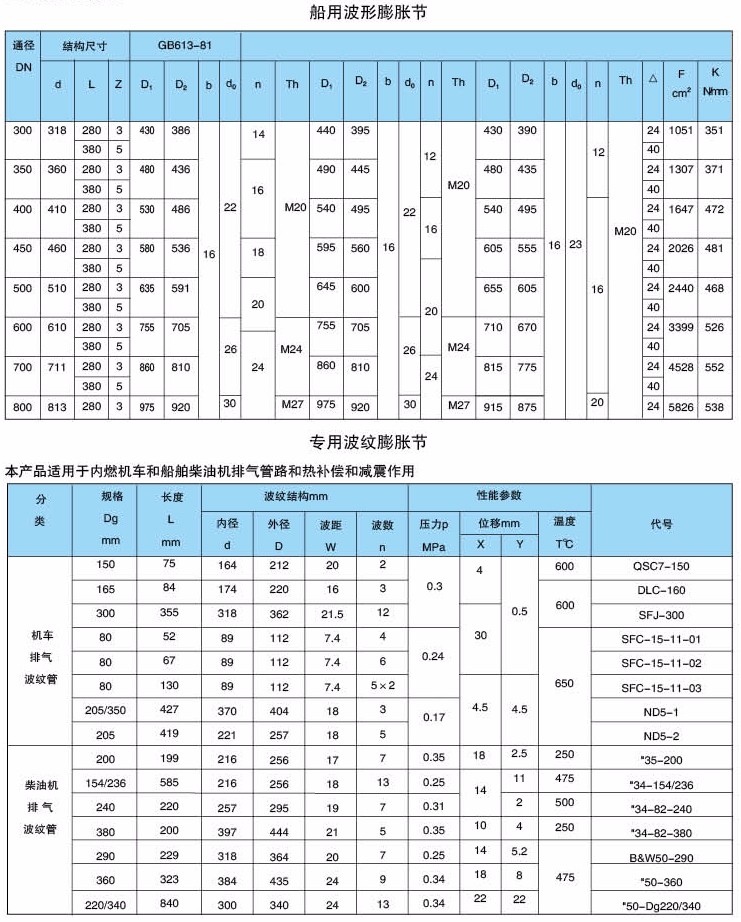

三、技術參數表
